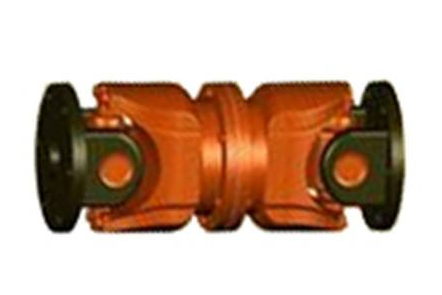

WD型無伸縮短式萬向聯軸器
WD型無伸縮短式萬向聯軸器是一種_常用的聯軸器。利用其結構的特點能使不在同一軸線或軸線折角較大或軸向移動較大的兩軸等角速連續回轉，并可靠地傳遞轉矩和運動
聯軸器的制造、安裝、維護和成本。在滿足便用性能的前提下，應選用裝拆方便、維護簡單、成本低的聯軸器。例如剛性聯軸器不但結構簡單，而且裝拆方便，可用于低速、剛性大的傳動軸。一般的非金屬彈性元件聯軸器(例如彈性套柱銷聯軸器、彈性柱銷聯軸器、梅花形彈性聯軸器等)，由于具有良好的綜合能力，廣泛適用于一般的中、小功率傳動
C型十字軸萬向聯軸器基本參數和主要尺寸
| 型號 |
回轉直徑 D |
公稱轉矩 Tn /N.m |
疲勞轉矩 Tf kN.m |
軸線折角 β |
尺寸 |
傳動慣量 I |
質量 G |
|
| L | L1 | kg·m2 | kg | |||||
| SWP160C | 160 | 16 | 8 | ≤10 | 340 | 85 | 0.11 | 31 |
| SWP180C | 180 | 20 | 10 | ≤10 | 380 | 95 | 0.17 | 42 |
| SWP200C | 200 | 31.5 | 16 | ≤10 | 440 | 110 | 0.29 | 59 |
| SWP225C | 225 | 40 | 20 | ≤10 | 520 | 130 | 0.51 | 80 |
| SWP250C | 250 | 63 | 31.5 | ≤10 | 540 | 135 | 0.93 | 119 |
| SWP285C | 285 | 90 | 45 | ≤10 | 600 | 150 | 1.88 | 179 |
| SWP315C | 315 | 140 | 63 | ≤10 | 680 | 170 | 2.88 | 232 |
| SWP350C | 350 | 180 | 90 | ≤10 | 740 | 185 | 4.59 | 300 |
| SWP390C | 390 | 250 | 112 | ≤10 | 820 | 205 | 8.64 | 432 |
| SWP435C | 435 | 355 | 160 | ≤10 | 940 | 235 | 17.41 | 688 |
| SWP480C | 480 | 450 | 224 | ≤10 | 1060 | 265 | 28.25 | 904 |
| SWP550C | 550 | 710 | 315 | ≤10 | 1160 | 290 | 49.49 | 1309 |
| SWP600C | 600 | 1000 | 500 | ≤10 | 1440 | 360 | 87.17 | 1377 |
| SWP640C | 640 | 1250 | 630 | ≤10 | 1540 | 385 | 152.76 | 2635 |
?
產品標簽：聯軸器,萬向聯軸器
